Optická závora QCE16-10-150mm
Kód: 2003
Certifikované v EU
Všechny produkty jsou certifikovány notifikovanou osobou v EU.
Napojení na výrobce
Nakupujeme napřímo u výrobců, ne přes další distribuční kanály. Lepší ceny, lepší technická podpora!
Testováno
Každý typ produktu jsme sami otestovali a ručíme za jeho kvalitu.
Produkty do 14 dnů
Kamkoli v rámci EU do 14 dnů. Pokud je zboží skladem, tak do 2 dnů.
Související produkty
Detailní popis produktu
Detailní popis produktu
| Výrobce | DADISICK |
|---|---|
| Model | QCE16-10-150 |
| Řada | QCE |
| Rozteč paprsků | 10 mm |
| Počet paprsků | 16 |
| Výška ochranného pole | 150 mm |

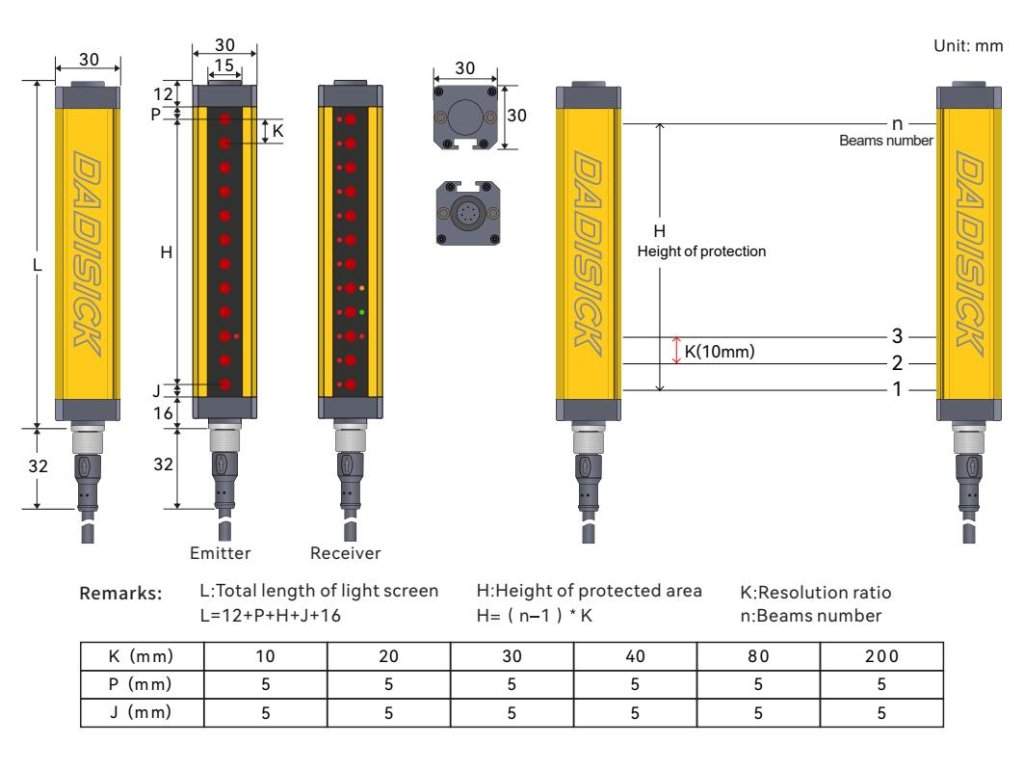

| Celková délka profilu | 188 mm |
| Detekční schopnost | 18 mm |
| Detekční vzdálenost | 0,3–3 m (volitelně 6 m) |
| Připojení | konektor M12, 7 pinů |
| Bezpečnostní výstupy | 2× OSSD |

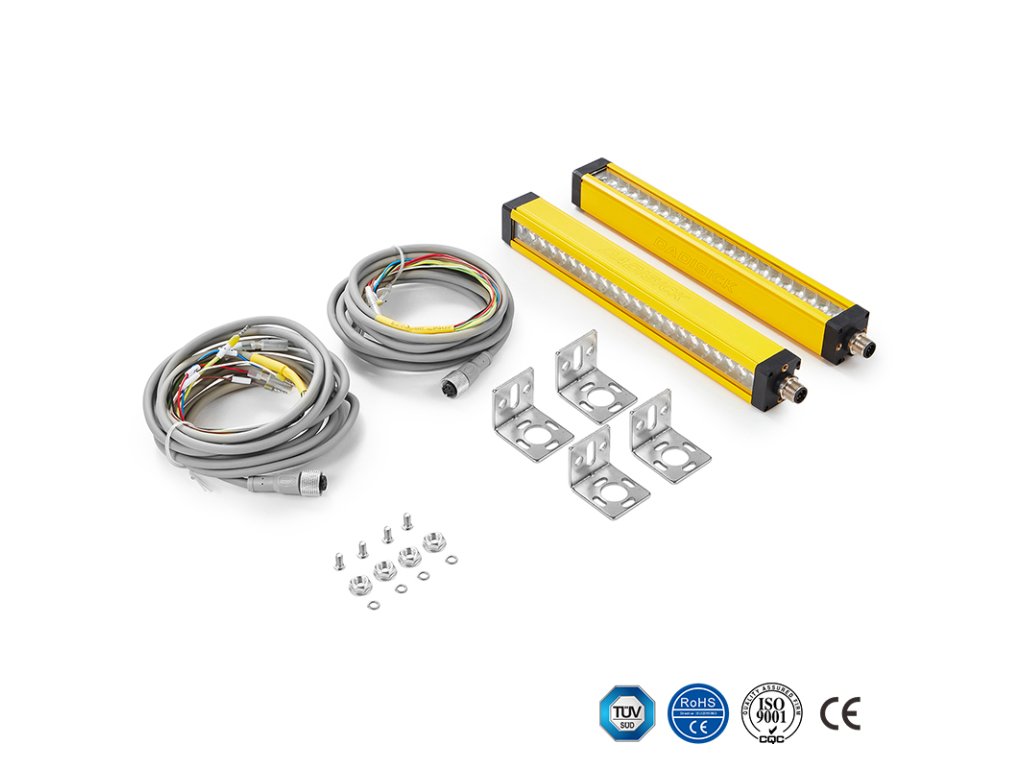

| Obsah balení | vysílač + přijímač, 2 kabely 3 m s konektorem M12, montážní držáky |
| Certifikace | TÜV, CE, UL, RoHS |

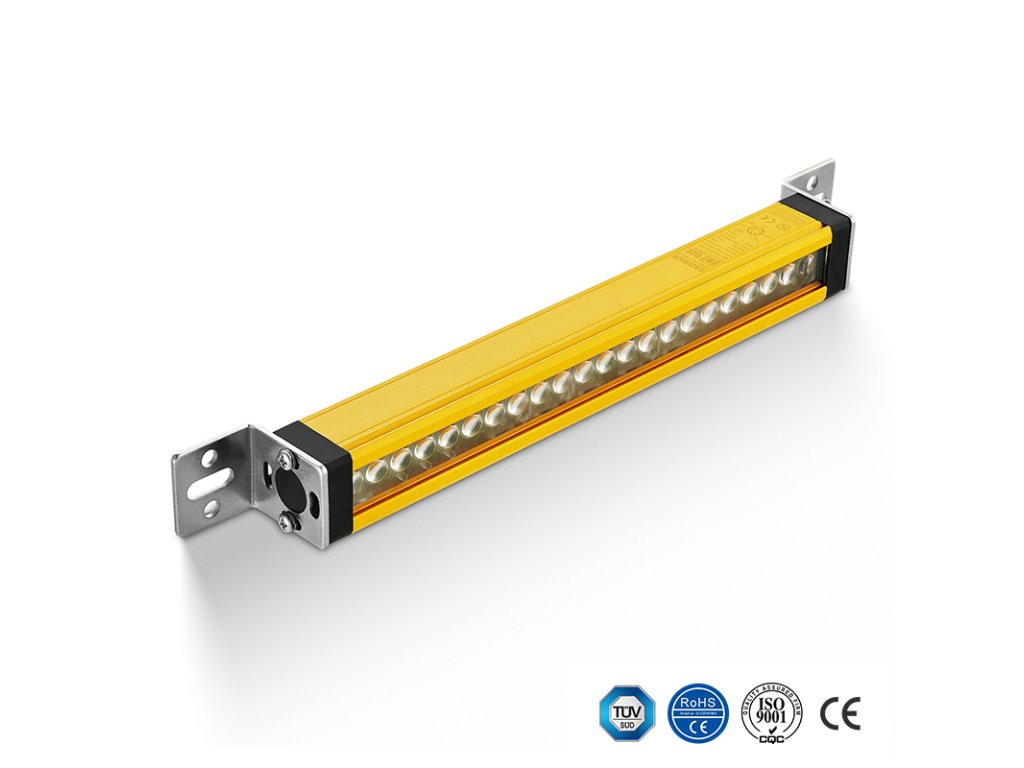

Bezpečnostní světelná závora řady QCE

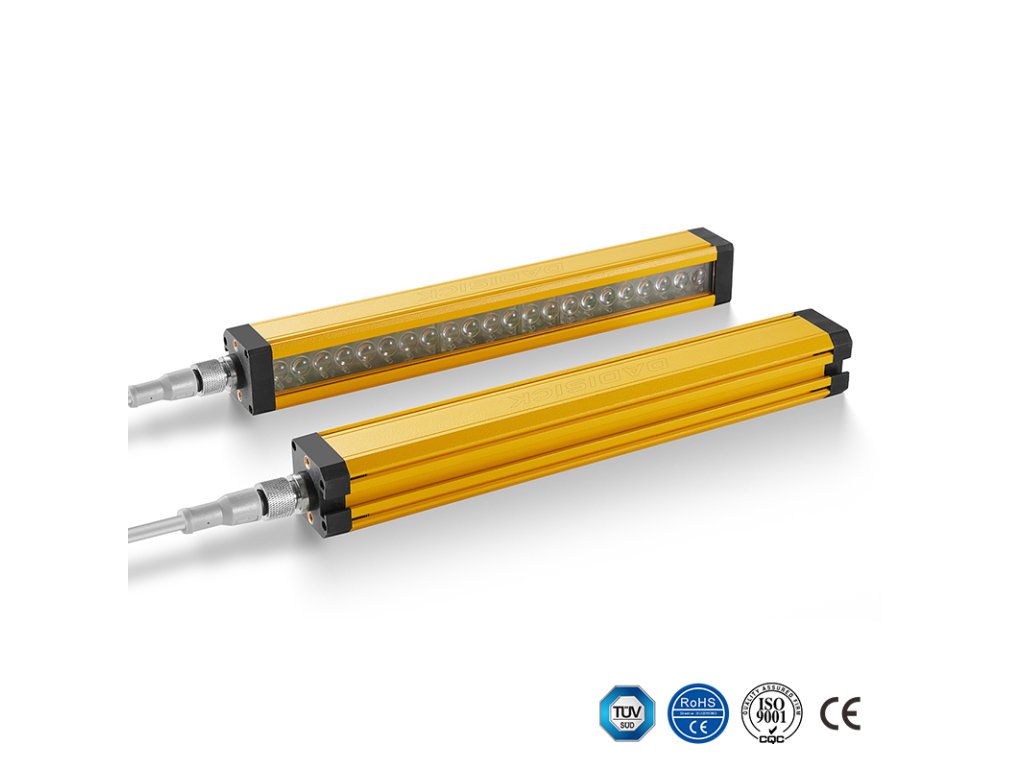

Univerzální bezpečnostní světelná závora DADISICK řady QCE v robustním hliníkovém profilu 30 × 30 mm. Je určena do běžného i náročnějšího průmyslového prostředí – odolává prachu, vibracím a rušivému světlu. Závora se skládá z vysílače a přijímače, při přerušení kteréhokoli paprsku okamžitě rozepne bezpečnostní výstupy OSSD.
Hlavní vlastnosti
- bezpečnostní závora typu 4 dle IEC 61496
- dva nezávislé bezpečnostní výstupy OSSD (PNP, na objednávku NPN)
- doba odezvy ≤ 15 ms
- krytí IP65, hliníkové pouzdro 30 × 30 mm
- konektor M12, 7pinový, kabely 3 m jsou součástí balení
- jednoduchá montáž pomocí dodaných držáků, signalizace stavu LED
Typické použití
- ochrana obsluhy u lisů, ohraňovacích lisů, výsekových a balicích strojů
- zabezpečení vstupů do robotických pracovišť a automatických linek
- zastavení nebezpečného pohybu při narušení ochranného pole
- zapojení přes bezpečnostní relé (např. QSRN, LS-A, LS-2A4S) nebo bezpečnostní PLC
Technické parametry řady QCE
| Typ závory | Typ 4 (IEC 61496-1/-2) |
|---|---|
| Detekční vzdálenost | 0,3–3 m (volitelně 0,3–6 m) |
| Rozteč paprsků | 10 / 20 / 30 / 40 mm |
| Detekční schopnost | 18 / 28 / 38 / 48 mm |
| Doba odezvy | ≤ 15 ms |
| Výstupy | 2× OSSD PNP/NPN, max. 500 mA |
| Napájení | 24 V DC ±20 % |
| Připojení | konektor M12, 7 pinů |
| Krytí | IP65 |
| Pracovní teplota | −10 až +40 °C |
| Materiál pouzdra | hliník |
| Rozměry profilu | 30 × 30 mm |
Dokumenty ke stažení
Manuály, technické listy a certifikáty najdete také v záložce Související soubory.
| Typ | Dokument | Jazyk |
|---|---|---|
| Technický list | Technický list (datasheet) – QCE | EN |
| Manuál | Uživatelský manuál – QCE | EN |
| Prohlášení o shodě | EU prohlášení o shodě – bezpečnostní světelné závory (verze 10/2026) | EN |
| Certifikát | TÜV SÜD – osvědčení EMC, dobrovolné – bezpečnostní světelné závory | EN |
| Certifikát | ICR Polska – ověření shody, dobrovolné – bezpečnostní světelné závory | EN |
| Certifikát | UL – bezpečnostní světelné závory | EN |
| Certifikát | RoHS – světelné závory | EN |
| Certifikát | UDEM – světelné závory | EN |
| Certifikát | ISO 9001 – systém řízení kvality výrobce | EN |
| Výrobce | Stránka produktu u výrobce DADISICK | EN |
| Výrobce | Centrum ke stažení DADISICK (CAD modely, software, všechny manuály) | EN |
Potřebujete další dokumenty, například zkušební protokoly? Rádi vám je vyžádáme přímo od výrobce.
Potřebujete poradit? Pomůžeme s výběrem vhodného modelu, výpočtem bezpečné vzdálenosti, zapojením i uvedením do provozu. Kontaktujte technickou podporu Machine Check.
Doplňkové parametry
| Kategorie: | Rozlišení 10mm (výška 110mm - 690mm) |
|---|---|
| Záruka: | 1 rok |
