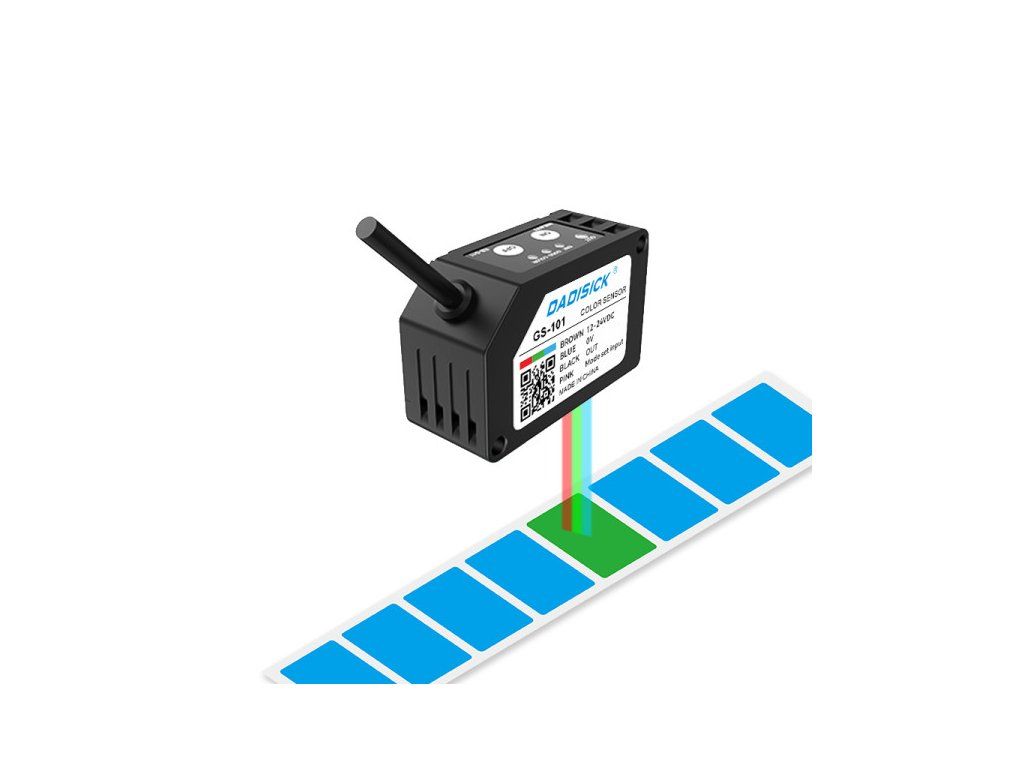

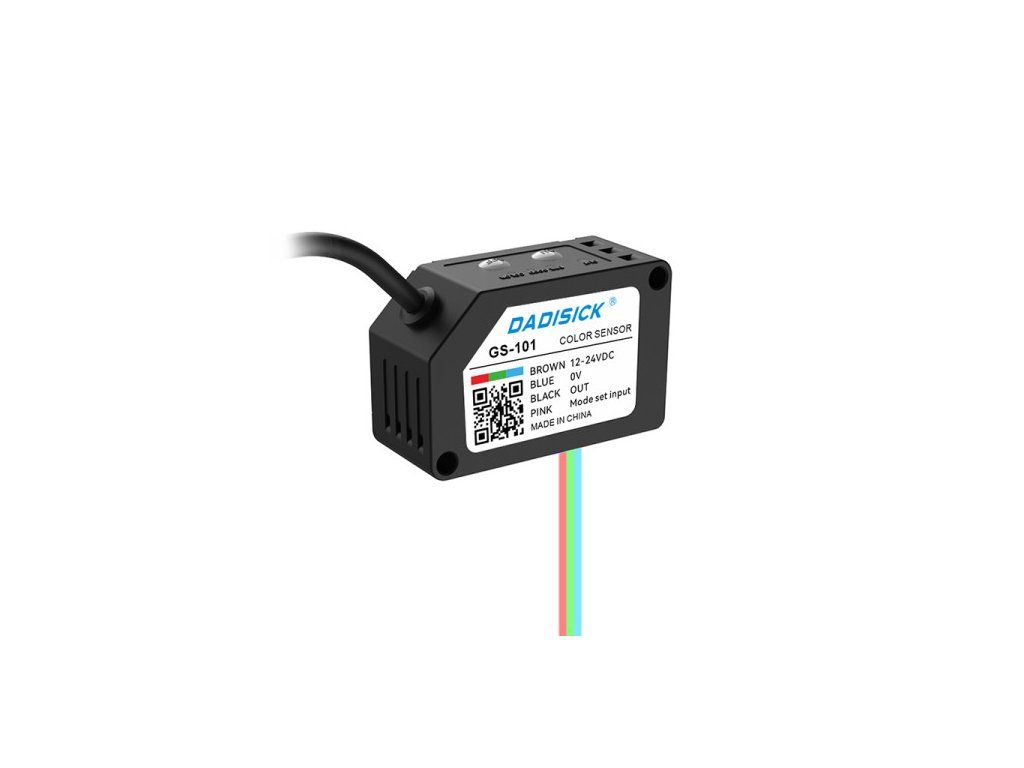

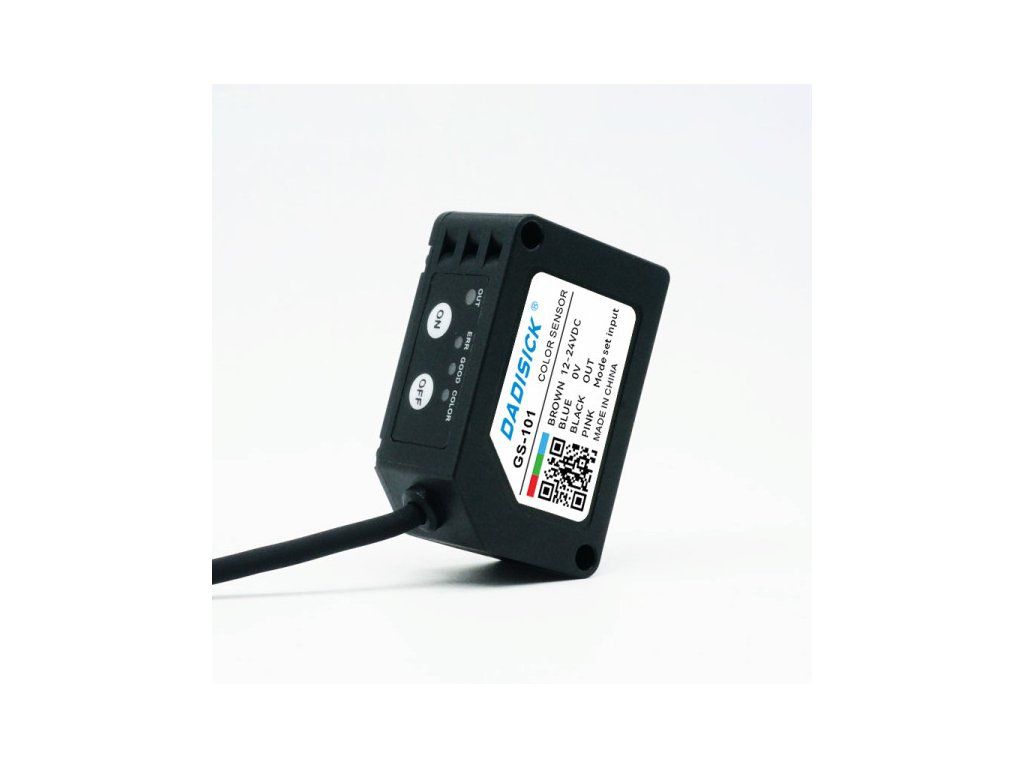

Barevný Senzor řady GS-101 | Snímač barevných značek RGB kontrastu
Kód: 4100
Certifikované v EU
Všechny produkty jsou certifikovány pomocí Notified Body v EU.
Garance vrácení peněz!
Věříme si a pokud budete nespokojeni, peníze Vám vrátíme.
Testováno!
Všechny typy produktů jsme v ČR otestovali a ručíme za kvalitu!
Produkty do 14 dnů
na jakékoliv místo v rámci EU
Detailní popis produktu
|
Specifikace barevných senzorů
|
|||||
|
Typ
|
NPN
|
PNP
|
|||
|
Model
|
GS-101N
|
GS-101P
|
|||
|
Detekční vzdálenost
|
18 až 28 mm
|
||||
|
Napětí napájení
|
24 V DC ± 10% pulzace P-P pod 10 %
|
||||
|
Spotřeba elektřiny
|
Výkon je pod 850 mW (když je napětí v napájení 24 V, spotřebovaný proud je pod 35 mA)
|
||||
|
Vstup pro přepínání módů
|
Barevný vzor
|
Nízké (ZAPNUTO) 0 až 0,6 V DC
Odtokový proud pod 0,5 mA
Vstupní impedance je přibližně 10 KΩ
|
Nízké (vypnuté) 0 až 0,6 V DC nebo otevřené
|
||
|
Barevný režim
|
Vysoké (vypnuté) 12 až +24 V DC nebo otevřené
|
Vysoké (zapnuto) 12 až +24 V DC
Výstupní proud pod 3 mA
Vstupní impedance je přibližně 10 kΩ
|
|||
|
Výstup
|
NPN tranzistor s otevřeným kolektorem
· Maximální přítokový proud 50 mA
· Přivedené napětí pod 30 V DC (mezi výstupem a 0 V)
· Zbytkové napětí pod 1,5 V (při přítoku 50 mA) *
|
PNP tranzistor s otevřeným kolektorem
· Maximální výstupní proud 50 mA
· Přivedené napětí pod 30 V DC (mezi výstupem a + V)
· Zbytkové napětí pod 1,5 V (při výstupním proudu 50 mA) *
|
|||
|
Výstupní provoz
|
Barevný vzor
|
ZAPNUTO, když je rozpoznán barevný kód
|
|||
|
Barevný režim
|
Konzistentní ON
|
||||
|
Ochrana proti zkratu
|
Vybavení (automatické vyzvednutí)
|
||||
|
Reakční doba
|
Pod 200 μs
|
||||
|
Okolní teplota
|
-10 až +55 °C, bez mrznutí, bez kondenzace
|
||||
|
Okolní vlhkost
|
35 až 85 % relativní vlhkosti, žádná srážlivost
|
||||
|
Světelný promítající prvek
|
Kompozitní LED: červená/zelená/modrá (maximální vlnová délka projekce: 640 nm/525 nm/470 nm)
|
||||
|
Materiál
|
Skořepina: PBT/Ovládací panel: PC/Ovládací tlačítko: silikon/Čočka: PC
|
||||
|
Kabel
|
0,2 mm² 4-žilový gumový kabel, standardní délka 2 m
Hnědá: + V / Černá: Výstup / Růžová: Vstup pro přechod módu / Modrá: 0 V
|
||||
|
Hmotnost
|
Přibližně 104 g
|
||||
Doplňkové parametry
| Kategorie: | Senzory pro detekci barvy |
|---|---|
| Záruka: | 1 rok |
